Andra lampprojektet

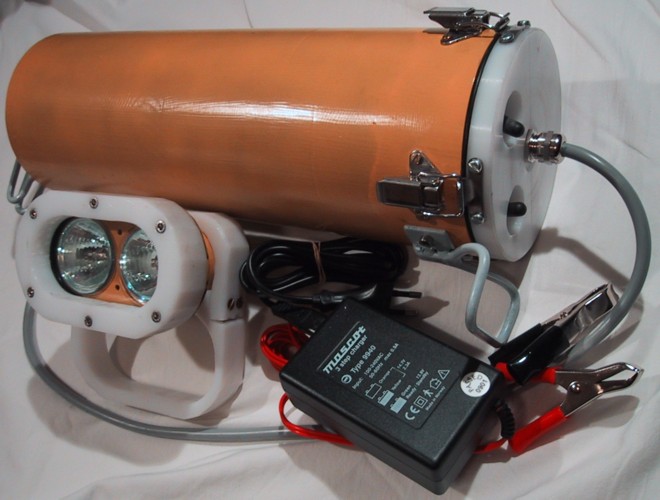

Hela kitet

Järnrör med 4 mm gods (spricker inte om man råkar tappa den).
2 batterier om 7Ah, 12 volt. Elfa 69-391-10. 280 kr /st.
Likadana batterier som i många "köpe-lampor". Kräver ett rör med innerdiametern 115 mm.
Batteriladdare Mascot 9940 12 volt, 2,3 Ampere. 3-stegsladdare. Elfa 69-413-06. 500 kr.
25 mm PEHD-platta som lock. Lite för mjuk egentligen, svår att bearbeta med bibehållen yta. Blir även lite klena gängor för kabelgenomföringen. Nästa lock blir i PVC. Någon som har erfarenheter?

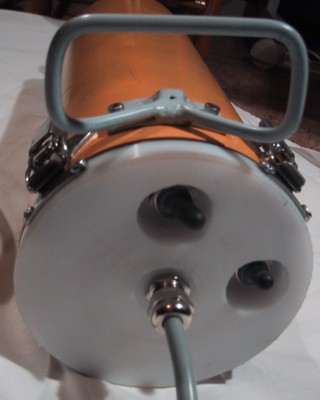

Ovansida

Kabelgenomföring från Elfa, PG9. 4*1,5mm2 kabel.
Vippsrömställare 1-pol 631H/2. Elfa 35-238-18. 50 kr.
Gummihätta med tätningsbricka 12 mm. Elfa 35-198-32. 20 kr.
Är tätningsytorna hyfsade behövs inget tätningsmedel utöver plastbrickan.
Sänk ner brytarna alternativt montera en ring runt för att förhindra oavsiktlig manövrering och skada.

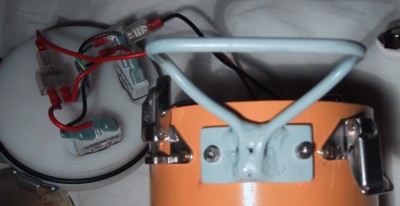

Rostfria detaljer.

Lås från biltemas båtavdelning. Budgetalternativ, det finns betydligt bättre.
Med dom här måste man ha en gummikrage eller liknande runt spännena (som en livrem) för att förhindra oavsiktlig öppning.

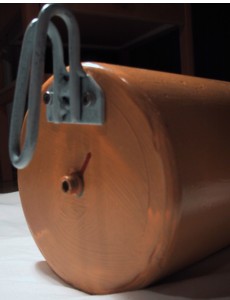

5,5 mm järnstång

Fäste till nedre D-ringen
Bulten i mitten är centreringshålet från svarvningen av tätningsytan.


Kom ihåg att det bygger lite inåt.

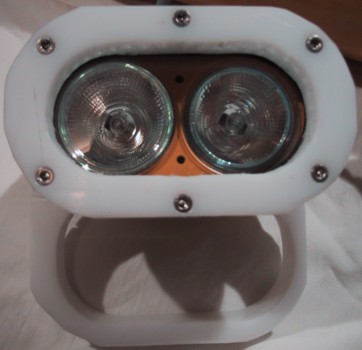

Som värsta lasersvärdet!!!!

Här kan man laborera med olika styrkor, jag har en på 20 watt och en på 50 watt (en till varje strömbrytare).
12 volt, 50 watt halogenlampa med 10 graders spridning. 51 mm diameter. Elfa 33-545-45, 64 kr.
Tillhörande lamphållare (lamp-kontakt) GU5,3. Elfa 33-805-73. 50 kr.
Minst 4 mm vanligt fönsterglas. Lokala glasmästaren fixar det för några tior.

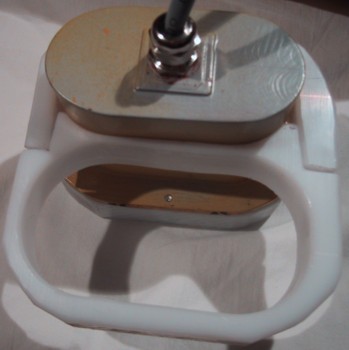

x

Jag nyttjar en variant av Goodman-handle som träs upp på handleden, nästan fram till ringarna.
Fördelen med detta är att man har händerna fria.

Är någon intresserad har jag ritningar för autocad (DWG-format).
